板對板連接器的規格參數直接決定其能否適配設備需求 —— 某醫療設備因選錯引腳間距（0.5mm 誤選 0.8mm）導致插合不穩，維修率上升 40%；某工業機器人因忽視振動規格（100Hz 抗振不足），運行半年后連接器松動引發停機。本文系統拆解板對板連接器的 12 項關鍵規格（電性能、機械性能、環境性能），附場景適配表，幫你避免 90% 的規格匹配錯誤。

一、電性能規格：決定信號傳輸?shù)暮诵闹笜?biāo)

電性能參數直接影響連接器的導電能力和信號完整性，是高速、高功率場景的選型關鍵。

1. 額定電流（載流能力）

· 定義：?jiǎn)我_長期工作可承載的最大電流（環境溫度 25℃時），主流規格有 0.5A、1A、2A、3A、5A。

· 關鍵規律：電流與引腳截面積正相關（0.3mm2 引腳對應 2A，0.5mm2 對應 3A），且隨溫度升高而衰減 ——85℃時額定電流降至常溫的 70%（如 3A→2.1A）。

· 場景適配：

· 低電流（≤1A）：傳感器、攝像頭模組（如手機前置攝像頭的 0.5A 連接器）；

· 中電流（1-3A）：主板與顯示屏（如平板電腦的 2A 背光電源傳輸）；

· 高電流（≥5A）：工業電源板（如 PLC 控制柜的 5A 電源接口）。

2. 接觸電阻

· 定義：引腳接觸點的電阻值，優質連接器初始接觸電阻≤20mΩ，插拔 500 次后應≤50mΩ。

· 測試標準：按 IEC 60512，用 100mA 電流測量（避免焦耳熱影響），同一批次偏差需≤10mΩ。

· 風險提示：接觸電阻＞100mΩ 時，會導致信號衰減（如 100Mbps 信號傳輸損耗增加 30%），需排查引腳氧化或虛接。

3. 絕緣電阻

· 定義：相鄰引腳間的絕緣能力，常溫下需≥1000MΩ（500V DC 測試），潮濕環境（95% RH）下≥100MΩ。

· 失效后果：絕緣電阻＜100MΩ 可能引發信號串?dāng)_（如 HDMI 與 USB 信號混疊），[敏感詞]情況導致短路燒毀設備。

4. 耐電壓（ dielectric withstand voltage）

· 定義：引腳間或引腳與外殼間能承受的最大交流電壓（1 分鐘不擊穿），常見規格 500V AC、1000V AC。

· 安全余量：實際應用電壓應≤70% 耐電壓（如 500V 規格建議用于≤350V 場景），醫療設備需留 50% 余量（防電擊風險）。

5. 傳輸速率與阻抗

· 高速信號關鍵參數：

· 差分阻抗：高速連接器需控制在 90Ω±10%（USB 3.0/4.0）或 50Ω±10%（射頻信號）；

· 傳輸速率：0.8mm 間距連接器支持≤5Gbps，0.5mm 間距可達 10Gbps，0.4mm 間距適配 20Gbps（如 PCIe 5.0 設備）。

· 測試方法：通過 TDR（時域反射儀）測量阻抗連續性，波動需≤15%（確保信號無反射）。

二、機械性能規格：影響連接可靠性的物理參數

機械性能決定連接器的安裝精度、插拔壽命和抗振動能力，是工業、車載場景的重點考察項。

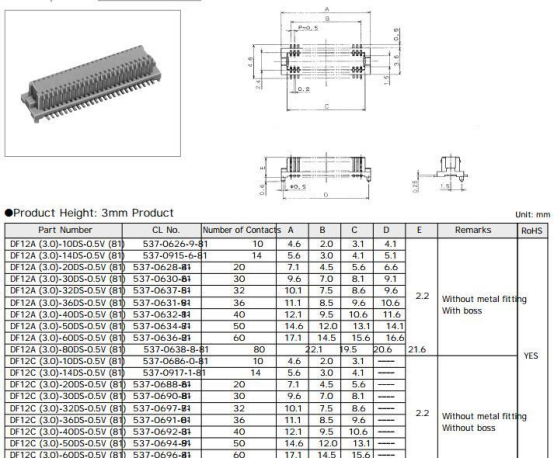

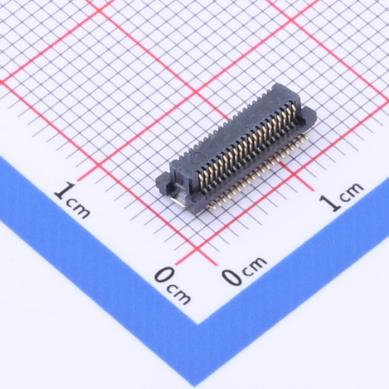

1. 引腳間距（Pitch）

· 主流規格：0.4mm、0.5mm、0.8mm、1.0mm、1.27mm、2.54mm，精度誤差需≤±0.05mm（否則導致插合偏移）。

· 選型公式：間距 =（PCB 板線寬 + 線距）×2，如手機主板線寬 0.15mm、線距 0.15mm，適配 0.6mm 間距（實際選 0.5mm 標準規格）。

· 典型應用：

· 0.4-0.5mm：智能手機、智能手表（空間緊張，需 SMT 精密焊接）；

· 0.8-1.0mm：平板電腦、路由器（平衡密度與工藝性）；

· 2.54mm：工業控制柜（人工焊接方便，維護性好）。

2. 插合高度（Stack Height）

· 定義：連接器插合后兩 PCB 板之間的距離，規格覆蓋 1.5mm-30mm，常見 5mm、8mm、10mm、15mm。

· 關鍵要求：高度公差≤±0.2mm（如 10mm 規格實際應在 9.8-10.2mm），否則導致插合過緊或接觸不良。

· 測量方法：用千分尺在連接器四角取平均值，確保與設備預留空間匹配（建議預留 0.5mm 冗余）。

3. 插拔次數（壽命）

· 標準規格：30 次、50 次、100 次、500 次、1000 次（按 IEC 60512 測試，每次插拔后接觸電阻變化≤30%）。

· 材質影響：鍍金層厚度決定壽命 ——1μm 鍍金支持 100 次插拔，3μm 鍍金可提升至 500 次（車載級要求≥500 次）。

· 場景適配：

· 低頻次（≤30 次）：一次性醫療設備（如監護儀一次性主板）；

· 中頻次（100-500 次）：消費電子（如手機維修時的連接器）；

· 高頻次（≥1000 次）：工業測試設備（頻繁更換模塊）。

4. 插拔力（Insertion/Extraction Force）

· 規格范圍：?jiǎn)我_[敏感詞]力 2-30N，拔出力 0.5-10N，整排總力需均勻（偏差≤20%）。

· 風險點：[敏感詞]力過大（＞30N）易導致 PCB 板變形；拔出力過?。ǎ?/span>0.5N）抗振動能力差（如車載場景易脫落）。

· 測試標準：用測力計勻速插拔（速度 25mm/min），記錄峰值力并計算偏差值。

5. 抗振動與沖擊

· 振動規格：

· 消費電子：10-500Hz，加速度 10G，持續 1 小時（無電氣中斷）；

· 車載電子：10-2000Hz，加速度 20G，持續 4 小時（符合 ISO 16750 標準）；

· 沖擊規格：100G/11ms（半正弦波），工業級要求 300G/6ms（如汽車碰撞測試）。

· 結構關聯：浮動式連接器（±0.5mm 浮動量）抗振動能力比固定型高 3 倍，適合機器人、無人機等動態場景。

三、環境性能規格：適應不同工況的耐受能力

環境性能決定連接器在[敏感詞]溫度、濕度、腐蝕環境下的穩定性，是戶外、醫療、[敏感詞]場景的核心指標。

1. 工作溫度范圍

· 常規規格：

· 商業級：0℃-70℃（辦公室設備，如打印機）；

· 工業級：-40℃-85℃（工廠自動化設備）；

· 車載級：-40℃-105℃（發動機艙附近需 - 40℃-125℃）；

· 材料影響：塑膠外殼材質決定耐溫上限 ——PA66（70℃）、LCP（125℃）、PPS（150℃），高溫場景必須選 LCP 或 PPS 材質。

2. 耐濕性與防水等級

· 潮濕測試：40℃、95% RH 環境下放置 1000 小時，絕緣電阻仍需≥100MΩ（無腐蝕、無短路）。

· 防水等級：

· IP40：防固體顆粒（適合室內干燥環境）；

· IP67：短時浸水（1 米水深 30 分鐘，如戶外監控設備）；

· IP69K：高溫高壓水沖洗（車載清洗場景）。

3. 耐腐蝕性

· 鹽霧測試：5% NaCl 溶液、35℃環境下噴霧 48 小時（工業級）或 96 小時（車載級），引腳鍍層無腐蝕（鍍層厚度≥1μm 金或 5μm 鎳）。

· 適用場景：海洋設備（高鹽霧）、化工車間（腐蝕性氣體）需選鍍金 + 密封結構連接器。

四、規格選型決策表（附常見場景適配方案）

總結：規格選型的 3 個黃金法則

1. 優先級排序：電性能（滿足信號 / 電流需求）→機械性能（適配安裝空間）→環境性能（匹配工況），如新能源汽車連接器需先確保 3A 載流，再選 10mm 高度，最后滿足 - 40℃-125℃寬溫。

2. 預留安全余量：額定電流取實際需求的 1.5 倍（如設備需 2A，選 3A 規格）；溫度范圍覆蓋工況[敏感詞]值 + 20℃（如戶外[敏感詞] 50℃，選 70℃以上規格）。

3. 標準化優先：優先選用 0.5mm、0.8mm、2.54mm 等主流間距規格，比定制規格成本低 50%，交貨周期縮短 70%。

若需驗證規格適配性，可通過 “規格三維評估表”（電性能 × 機械性能 × 環境性能）打分，80 分以上為適配方案（附計算公式：得分 =（實際值 / 需求值）× 權重，權重按場景設定）。
