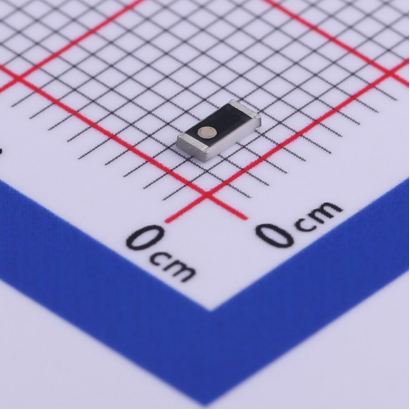

藍牙陶瓷貼片天線憑借 “小體積 + 高穩定性” 的優勢，成為智能手表、藍牙耳機等微型設備的[敏感詞]無線組件。其指甲蓋大小的身軀（最小可至 3mm×5mm）能實現 10 米穩定通信，背后是精妙的結構設計在發揮作用。本文將從核心結構、材質特性、關鍵參數到性能影響因素，全面解析藍牙陶瓷貼片天線的結構奧秘，幫你理解其在微型設備中 “以小博大” 的通信能力。

一、藍牙陶瓷貼片天線的 4 層核心結構：從內到外的精密設計

藍牙陶瓷貼片天線的性能由 “層疊式結構” 決定，每層各司其職，缺一不可。哪怕是 0.1mm 的尺寸偏差，都可能導致信號衰減 30% 以上。

1. 陶瓷基材層：天線的 “骨架” 與 “信號調節器”

· 核心作用：支撐整個天線結構，并通過介電常數（εr）調節信號波長，實現小尺寸下的高效輻射。

· 材質特性：

· 主流材質為氧化鋁陶瓷（Al?O?），純度 90%-96%（純度越高，介電常數越穩定，±1 以?xún)?nèi)）；

· 介電常數 εr=10-90（常見 20-30，是 FR4 基材的 5-8 倍），可將 2.4GHz 電磁波波長壓縮至原長的 1/√εr（如 εr=25 時，波長縮短至 1/5，天線尺寸可縮小至普通 FR4 天線的 1/4）；

· 熱膨脹系數低（＜8ppm/℃），在 - 40~85℃環境下尺寸變化可忽略，確保頻率穩定性（偏差≤±5MHz）。

· 結構細節：厚度 0.5-2mm（常見 1mm），表面需經過拋光處理（粗糙度 Ra≤0.1μm），確保與金屬層緊密貼合。

2. 輻射體層：電磁波的 “發射源”

· 核心作用：將藍牙模塊輸入的射頻電流轉化為 2.4GHz 電磁波，是天線的 “信號出口”。

· 材質與工藝：

· 由無氧銅箔（純度 99.9%）通過厚膜印刷或?yàn)R射工藝附著在陶瓷基材表面，厚度 3-10μm（太薄易氧化，太厚影響精度）；

· 形狀多為矩形或不規則多邊形（通過蝕刻工藝成型），尺寸與工作頻率直接相關 —— 在 2.4GHz 頻段，邊長通常為 “壓縮后波長的 1/4”（如 εr=25 時，邊長≈6.25mm，對應壓縮后波長 25mm 的 1/4）。

· 關鍵設計：

· 邊緣需做 “圓弧處理”（半徑 0.2-0.5mm），避免直角導致的信號反射（可降低駐波比 VSWR 0.3-0.5）；

· 部分高端型號會在輻射體表面鍍一層鎳（厚度 1-2μm），增強抗氧化能力（使用壽命從 1 年延長至 3 年以上）。

3. 接地層：信號輻射的 “反射鏡”

· 核心作用：將輻射體向下發射的電磁波反射至空間（避免被設備內部金屬吸收），同時提供穩定的接地參考，提升輻射效率。

· 結構特點：

· 位于陶瓷基材的另一面（與輻射體層相對），材質同輻射體（無氧銅箔），面積≥輻射體的 1.5 倍（如輻射體 5mm×5mm，接地層需≥8mm×8mm）；

· 通過 “接地過孔”（直徑 0.3-0.5mm）與設備主板接地層連接，確保接地電阻＜0.05Ω（電阻過大會導致信號反射增強）。

· 性能影響：接地層面積不足時，輻射效率會從 70% 降至 50% 以下，且方向圖會出現 “凹陷”（某一角度信號弱 10dB 以上）。

4. 保護層：天線的 “防護罩”

· 核心作用：防止輻射體和接地層氧化、磨損，同時隔絕水汽和灰塵（尤其在潮濕環境中）。

· 常見材質：

· 環氧樹脂涂層（厚度 10-30μm）：成本低，絕緣性好，適合室內設備（如智能手環）；

· 氮化鋁薄膜（厚度 5-10μm）：耐高溫（＞200℃）、抗腐蝕，適合工業或車載場景；

· 無保護層設計：部分超小型天線（＜4mm×4mm）為減少尺寸，省略保護層，需在設備內部單獨做密封處理（如灌膠）。

· 注意事項：保護層過厚（＞50μm）會增加介電損耗（信號衰減增加 5%-10%），需嚴格控制厚度公差。

二、結構與性能的 3 大關聯規律：為什么細微設計決定信號強弱？

藍牙陶瓷貼片天線的結構參數與性能指標直接掛鉤，理解這些關聯能幫你快速排查信號問題。

1. 輻射體尺寸→中心頻率

· 規律：輻射體邊長每增加 0.1mm，中心頻率降低 8-10MHz（基于 εr=25 的陶瓷基材）。

· 實例：設計目標為 2.45GHz 的天線，若輻射體邊長實際為 3.2mm（理論應為 3.1mm），中心頻率會降至 2.37GHz，偏離藍牙核心頻段（2.4-2.485GHz），導致信號衰減 15dB。

· 解決辦法：通過 “微調枝節”（輻射體邊緣增加 0.5mm×0.2mm 的小突出）補償尺寸偏差，每增加 0.1mm 枝節長度，頻率可降低 3-5MHz。

2. 陶瓷介電常數→天線尺寸與帶寬

· 規律：介電常數越高，天線尺寸越小，但帶寬越窄（信號穩定的頻率范圍縮小）。

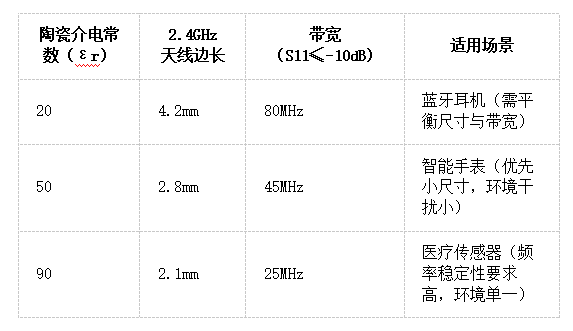

· 對比案例：

· 風險提示：高介電常數天線（εr＞50）對溫度更敏感（每升溫 10℃，頻率偏移 3-5MHz），需搭配溫度補償電路。

3. 輻射體與接地層間距→阻抗匹配

· 規律：陶瓷基材厚度（即輻射體與接地層間距）每增加 0.1mm，天線阻抗降低 5-8Ω（基于 εr=20）。

· 應用場景：若藍牙模塊輸出阻抗為 50Ω，當天線實測阻抗為 60Ω 時，可將基材厚度從 1.0mm 增至 1.2mm（阻抗降至 52Ω，接近匹配），駐波比從 1.8 降至 1.3。

· 注意事項：間距過厚（＞2mm）會導致天線體積增大，失去 “微型化” 優勢，通?？刂圃?0.5-1.5mm。

三、3 類常見結構缺陷及對性能的影響（附排查方法）

1. 輻射體蝕刻不完整（如邊緣有毛刺）

· 成因：光刻工藝精度不足（線寬偏差＞0.05mm），或蝕刻液濃度不夠?qū)е職埩簟?/span>

· 性能影響：阻抗偏離設計值（如目標 50Ω，實際 70Ω），回波損耗 S11 從 - 15dB 惡化至 - 8dB（信號反射增加 50%）。

· 排查方法：用 50 倍放大鏡觀察輻射體邊緣，若有鋸齒狀毛刺或未蝕刻干凈的銅箔，即可判定為缺陷。

2. 陶瓷基材開裂（隱性殺手）

· 成因：燒結過程中溫度不均，或封裝時受力擠壓（如焊接溫度＞350℃導致陶瓷脆化）。

· 性能影響：裂縫會破壞電磁場分布，導致方向圖畸變（某一角度信號完全消失），嚴重時天線失效。

· 排查方法：用強光照射基材，若有透光的細線（裂縫），或用萬用表測輻射體與接地層（正常應絕緣，裂縫可能導致短路）。

3. 接地過孔虛焊

· 成因：過孔內鍍層不均勻（厚度＜0.5μm），或焊接時焊錫未填滿過孔。

· 性能影響：接地電阻從 0.05Ω 升至 1Ω 以上，輻射效率下降 20%-30%，且信號穩定性差（波動 ±5dB 以上）。

· 排查方法：用阻抗測試儀測接地層與主板地的電阻，若＞0.1Ω，可能存在虛焊。

四、結構設計的 2 個優化技巧（提升性能 10%-20%）

1. 輻射體 “切角” 設計（提升帶寬）

在矩形輻射體的兩個對角切去 0.5mm×0.5mm 的直角（形成八邊形），可增加電磁場分布的 “連續性”，帶寬從 60MHz 拓寬至 75MHz（適用于藍牙 5.0 的寬頻需求）。

2. 接地層 “環形槽” 設計（抗金屬干擾）

在接地層邊緣刻一圈 0.2mm 寬的環形槽（與邊緣間距 0.5mm），可減少設備內部金屬對天線的干擾（尤其當天線靠近電池或屏蔽罩時），信號穩定性提升 15%（波動從 ±4dB 降至 ±3dB）。

總結：結構是性能的基石，細節決定應用上限

藍牙陶瓷貼片天線的結構設計是 “材料科學” 與 “電磁理論” 的結合：陶瓷基材的高介電常數實現微型化，精準的輻射體尺寸確保頻率匹配，合理的接地層設計提升輻射效率。理解這些結構細節，不僅能幫你選型時避開 “小尺寸低性能” 的陷阱，還能在設備設計中通過優化布局（如遠離金屬、控制安裝角度），讓天線性能發揮 90% 以上。

若你的設備存在藍牙信號弱（如 10 米距離 RSSI＜-80dB），可優先檢查天線結構是否存在缺陷（如輻射體毛刺、接地不良），或通過調整基材厚度、輻射體尺寸等結構參數進行優化。
