一、產品名稱

FPC連接器 > 0.5間距-H1.2拉拔臥式下接-8P（KH-CL0.5-H1.2-8PIN-SMT）

二、產品概述

KH-CL0.5-H1.2-8PIN-SMT是一款專為柔性印刷電路板（FPC）設計的連接器，具備0.5mm的精密間距，采用H1.2高度的拉拔臥式下接結構，專為8個引腳（PIN）的連接需求而設計。通過先進的表面貼裝技術（SMT），該連接器能夠?qū)崿F(xiàn)高效、精準的電路連接，為現代電子設備提供穩定可靠的信號傳輸。

三、主要特性

精密間距：0.5mm的間距設計，滿足高密度電路布局需求。

拉拔臥式下接：H1.2高度的設計，便于安裝與拆卸，同時確保連接穩定性。

8個引腳：提供8個引腳連接，滿足復雜電路的連接需求。

SMT表面貼裝：支持自動化生產，提高生產效率與連接精度。

輕量設計：商品毛重僅為0.44g，減輕設備整體重量。

四、產品優勢

高可靠性：經過嚴格測試，確保連接器在惡劣環境下仍能穩定工作。

低接觸電阻：≤0.03?的接觸電阻，減少信號損耗，提高信號傳輸效率。

高絕緣電阻：≥500M?的絕緣電阻，有效防止電路短路，保障設備安全。

寬溫度范圍：-25°C～85°C的工作溫度范圍，適應多種工作環境。

易于集成：與多種電子設備兼容，簡化設計與生產流程。

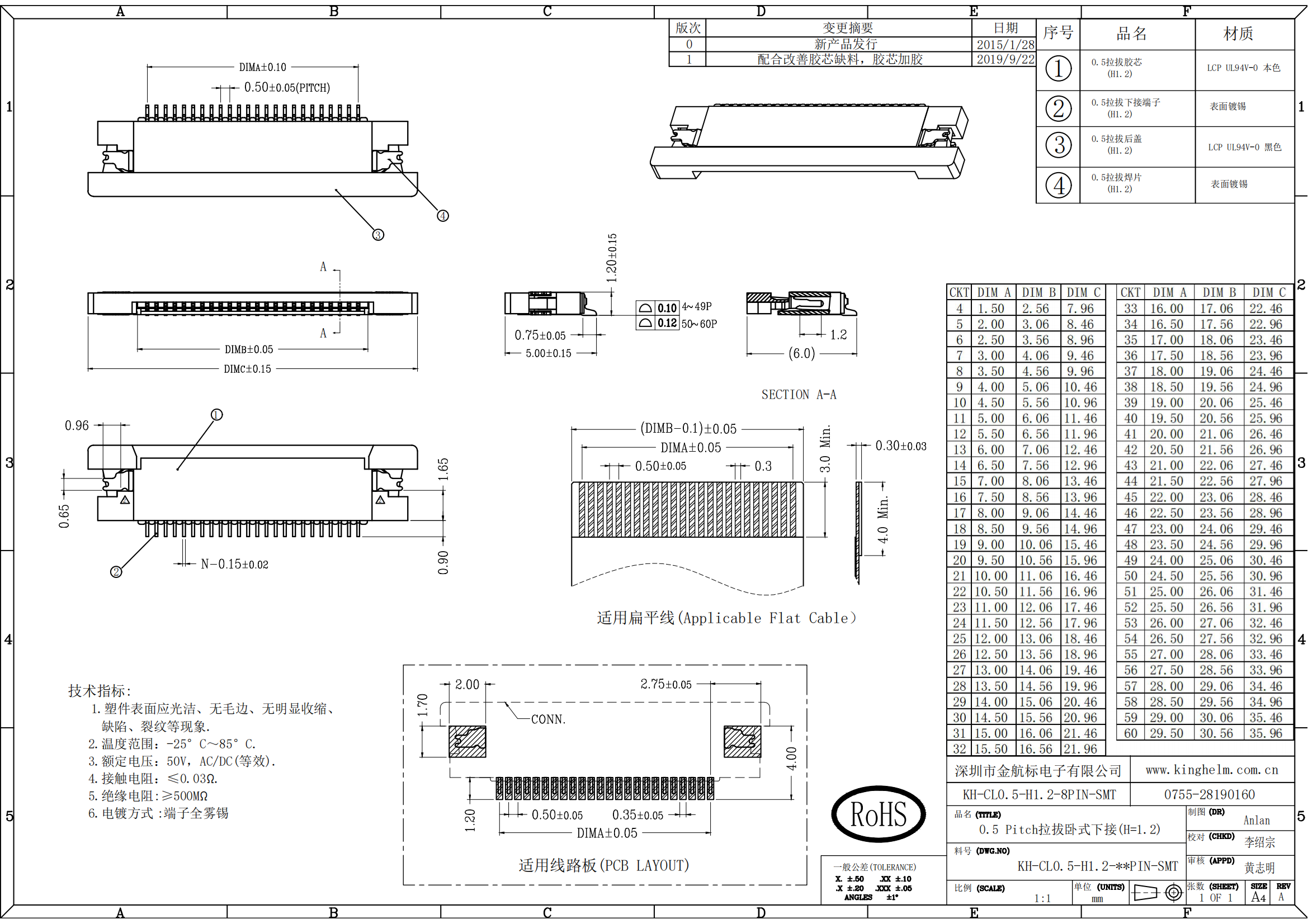

五、性能參數

六、應用領域

KH-CL0.5-H1.2-8PIN-SMT連接器廣泛應用于以下領域：

移動設備：如智能手機、平板電腦等，提供穩定的信號傳輸。

可穿戴設備：如智能手表、健康監測器等，滿足小巧輕便的設計需求。

汽車電子：如導航系統、車載娛樂系統等，確保車輛電子系統的穩定運行。

智能家居：如智能門鎖、智能家居控制器等，提供可靠的連接與信號傳輸。

工業自動化：如傳感器、控制器等，確保工業設備的精準控制與數據傳輸。

七、注意事項

安裝時：請確保連接器引腳與電路板的引腳孔對齊，避免損壞引腳。

操作時：請?jiān)陬~定電壓和溫度范圍內使用，避免超負荷運行。

存儲時：請存放在干燥、通風的環境中，避免受潮和高溫。

維修時：如需更換連接器，請按照產品手冊進行，確保連接正確、可靠。

八、產品總結

KH-CL0.5-H1.2-8PIN-SMT連接器以其精密的間距設計、高可靠性和穩定的性能，成為現代電子設備連接的優選。它不僅能夠滿足高密度電路布局的需求，還能夠適應多種工作環境，提高設備的整體性能和可靠性。無論是移動設備、汽車電子還是智能家居，KH-CL0.5-H1.2-8PIN-SMT連接器都能為您的設備提供高效、可靠的電路連接，助力您的產品邁向更高的品質與性能。
